Sistemas digitais de rádio
Sistemas DMR: da comunicação local à rede troncalizada
DMR não é apenas um modelo de rádio. É uma arquitetura de voz e dados que pode operar diretamente, com repetidora, entre locais conectados por IP ou em sistemas de maior capacidade. A ABC Mais Telecom projeta a solução conforme área, tráfego, contingência e recursos exigidos.
- Voz e dadosRecursos dependem da arquitetura, licenças e terminais.
- Capacidade planejadaGrupos, horários de pico e prioridade entram no cálculo.
- Cobertura validadaSem promessa de quilômetros sem estudo técnico.
Entenda antes de escolher
O que muda quando o rádio vira um sistema
DMR (Digital Mobile Radio) é um padrão aberto para radiocomunicação digital profissional. Em uma implantação simples, dois terminais podem conversar diretamente. Quando a operação precisa atravessar estruturas, organizar muitos grupos ou conectar unidades, entram repetidoras, enlaces IP, controladores, aplicações e políticas de contingência.
O projeto não começa pela quantidade de aparelhos. Começa pela rotina: quem fala com quem, em quais áreas, em quais horários e o que deve continuar funcionando se um enlace ou ponto de cobertura falhar.
Rádios e consoles
Portáteis, móveis e estações de despacho dão acesso à voz, grupos, alertas e dados previstos na configuração.
Repetição e interligação
Repetidoras, antenas, cabos, rede IP e alimentação determinam cobertura, continuidade e disponibilidade.
Grupos, prioridade e gestão
Plano de comunicação, regras de chamada, supervisão, registro e suporte transformam tecnologia em processo.
Motorola Solutions e Hytera
Duas famílias DMR, arquitetadas para a mesma operação
A escolha não deve ser reduzida a marca ou aparência. Compatibilidade, topologia, capacidade, aplicativos, segurança e suporte precisam ser fechados como um único projeto.

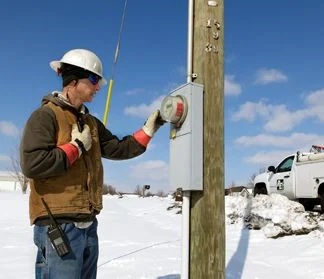

Motorola SolutionsMOTOTRBO
A família vai de sistemas convencionais a opções de troncalização e conexão de múltiplos locais. O objetivo é combinar comunicação digital, capacidade e recursos de operação no desenho adequado à empresa.
- Capacity PlusTroncalização digital dimensionável para um único local.
- Capacity MaxArquitetura troncalizada escalável e orientada a segurança.
- IP Site ConnectExtensão do sistema entre locais usando conectividade IP.
- Connect PlusComunicação de ampla área e alto volume em vários locais.
HyteraDMR Hytera
A Hytera combina rádios, repetidoras, hardware e aplicativos em soluções DMR voltadas a cobertura, capacidade e administração. A família inclui repetição convencional e alternativas troncalizadas.
- Repetição DMRAmpliação planejada do caminho de comunicação.
- XPTAlternativa de troncalização digital descrita no portfólio Hytera.
- Trunking LiteArquitetura troncalizada ajustada ao porte e ao tráfego.
- DMR TrunkingGestão de chamadas de voz e dados em frequências compartilhadas.
Topologia conforme a necessidade
Quatro níveis comuns de evolução
Não são pacotes automáticos. São referências para discutir crescimento, limites e dependências antes do orçamento.
Rádio a rádio
Para equipes próximas, com poucos grupos e sem infraestrutura intermediária. Barreiras físicas e posição dos usuários continuam determinantes.
Com repetidora
Cria um ponto intermediário de recepção e transmissão. Antena, cabo, energia, abrigo e local de instalação fazem parte do sistema.
Locais conectados por IP
Integra unidades distantes por uma rede de dados. A qualidade e a contingência do enlace precisam entrar no projeto.
Troncalização
Distribui dinamicamente canais entre grupos para aproveitar melhor frequências e suportar mais chamadas simultâneas.
Estações-base Hytera
Infraestrutura Hytera para troncalização e simulcast DMR
Quando a operação pede troncalização ou cobertura de ampla área, a linha DS da Hytera reúne formatos diferentes de estação-base. A escolha depende de tráfego, número de sítios, espaço físico e continuidade exigida: o dimensionamento faz parte do projeto, não do catálogo.
DS-6210 · Trunking Pro
Estação-base de troncalização para redes amplas: até 16 portadoras por estação, expansível a 48, e interligação de até 512 MSOs. Gabinetes de 29U e 42U para centros de operação.
DS-6211 · Trunking Lite
Troncalização ETSI DMR Tier III em porte reduzido: 1 a 8 portadoras, até 10 mil assinantes por MSO, sincronismo por GPS ou PTP e potência ajustável de 5 a 100 W.
DS-6250S · Trunking Cube
Estação compacta SDR multiportadora: 16,7 kg, proteção IP68 e operação de −40 °C a +55 °C. Pensada para sítios remotos e espaços reduzidos, com sincronismo GNSS e PTP.
DS-6310 · Simulcast
Vários sítios transmitem no mesmo par de frequências para cobrir ampla área sem troca de canal, com caminho de migração a partir de sistemas analógicos existentes.
| Modelo | Padrão | Portadoras | Faixa de frequências | Potência |
|---|---|---|---|---|
| DS-6210 | Trunking Pro (PDT/DMR) | 1-16, expansível a 48 | VHF 136-174 MHz · UHF 330-520 e 806-941 MHz | 1-50 W |
| DS-6211 | Trunking Lite · ETSI DMR Tier III | 1-8, até 24 | VHF 136-174 MHz · UHF 330-520 MHz | 5-100 W |
| DS-6250S | Trunking Cube · DMR Tier III | 1-8 UHF · 1-4 VHF | VHF 136-174 MHz · UHF 350-470 MHz | até 50 W (2 portadoras UHF) |
| DS-6310 | Simulcast · DMR | 2 | VHF 136-174 MHz · UHF 330-470 MHz | 5-50 W |
Antes de decidir: faixa disponível, licenças, sincronismo dos sítios e configuração regional precisam ser confirmados em projeto. Os dados acima vêm das páginas oficiais do fabricante e não substituem o dimensionamento.
Da necessidade à operação
Um sistema DMR só fica completo quando todas as camadas conversam
Cobertura, capacidade e aplicações não são independentes. Uma decisão em infraestrutura pode alterar licenças, terminais, enlaces e rotina de suporte.
Uso real
Áreas, turnos, grupos, prioridade, privacidade e situações de emergência.
Radiofrequência
Frequências, estudo de cobertura, antenas, cabos, potência e interferência.
Rede e energia
IP, qualidade de serviço, redundância, alimentação e monitoramento da infraestrutura.
Gestão
Programação, licenças, despacho, registro, manutenção e plano de expansão.
Limite técnico importante: a inscrição “DMR” não garante que dois equipamentos de marcas diferentes compartilhem criptografia, aplicativos ou recursos proprietários. A compatibilidade precisa ser validada na configuração pretendida.
Critérios de projeto
O que a ABC Mais levanta antes de indicar a arquitetura
Este diagnóstico evita comprar infraestrutura insuficiente ou complexidade que a operação não precisa.
| Critério | Pergunta de projeto | Impacto na solução |
|---|---|---|
| Cobertura | Quais áreas precisam conversar e quais obstáculos existem? | Posição da repetidora, sistema irradiante, quantidade de pontos e validação em campo. |
| Capacidade | Quantos grupos usam o sistema e quantas chamadas coincidem no pico? | Quantidade de canais, necessidade de troncalização e organização de grupos. |
| Disponibilidade | O que pode parar e por quanto tempo? | Redundância de energia, enlace, servidor e procedimento de contingência. |
| Dados e despacho | Localização, mensagens, alarmes ou gravação fazem parte da rotina? | Aplicações, licenças, interfaces, armazenamento e estações de operação. |
| Expansão | Novas áreas, unidades ou usuários já estão previstos? | Topologia, capacidade reservada, endereçamento e escolha de plataforma. |
Dúvidas de arquitetura
Perguntas sobre sistemas DMR
O DMR sempre precisa de repetidora?
Não. Uma operação pode começar em modo direto. A repetidora ou o sistema troncalizado entra quando o estudo identifica necessidade de cobertura, capacidade, gestão ou integração.
Capacity Plus, Capacity Max e IP Site Connect são equivalentes?
Não. São arquiteturas MOTOTRBO com finalidades diferentes: capacidade em um local, troncalização escalável e extensão entre locais por rede IP. A seleção depende da operação e da infraestrutura.
Rádios de marcas diferentes funcionam juntos por serem DMR?
O padrão DMR ajuda na interoperabilidade básica, mas recursos avançados, licenças, criptografia, aplicativos e implementação precisam ser verificados caso a caso.
Projeto DMR com responsabilidade
Desenhe a cobertura e a capacidade antes de definir os equipamentos.
A ABC Mais Telecom avalia operação, local, rede e crescimento para propor uma arquitetura coerente com o uso real.
