Repetidora Hytera RD986S

Guia técnico da repetidora Hytera RD986S

Identidade e capacidade da RD986S

A RD986S pertence à família RD98XS e é identificada com esse nome pela página oficial da Hytera Brasil. A ficha publica capacidade de 1.024 canais, ciclo de trabalho de 100% e alimentação de 13,6 V CC com tolerância de mais ou menos 15%. Esses dados pertencem à RD986S e não devem ser misturados com os 64 canais divulgados para a família RD986/RD98X.

A capacidade de canais é um limite de configuração, não uma indicação de que todas as posições estejam em uso. Um projeto precisa organizar canais, grupos, sinalização e permissões de acordo com a rede existente. A programação final deve ser documentada e preservada para manutenção.

Seis alternativas de faixa

A documentação apresenta seis opções: VHF1 de 136 a 174 MHz, VHF3 de 210 a 270 MHz, UHF3 de 350 a 400 MHz, UHF1 de 400 a 470 MHz, UHF2 de 450 a 520 MHz e UHF5 de 806 a 941 MHz. Cada intervalo representa uma variante. Uma mesma RD986S não cobre todas essas faixas.

Nas versões VHF1, VHF3, UHF1, UHF2 e UHF3, a potência contínua publicada vai de 5 a 50 W. A UHF5 precisa ser tratada por subfaixa: transmissão de 851 a 870 MHz trabalha de 5 a 35 W; transmissão de 935 a 941 MHz trabalha de 5 a 30 W. Resumir toda a UHF5 como 5 a 30 W apagaria uma diferença expressa na tabela oficial.

Ciclo de 100% e projeto térmico

O ciclo de trabalho de 100% é uma especificação da RD986S, mas não autoriza instalação sem cálculo. Potência, ventilação, temperatura ambiente, antena, perdas de cabos e condições do local influenciam o projeto. Operação contínua exige montagem adequada, alimentação estável e verificação do caminho de RF.

A temperatura de operação publicada vai de menos 30 a mais 60 graus Celsius. Para armazenamento, a referência vai de menos 40 a mais 85 graus Celsius. Esses limites não substituem a análise do rack, da ventilação, do sistema de energia e da proteção do ambiente.

Rede IP, roaming e RDAC

A Hytera declara interconexão de repetidoras por IP, inclusive entre frequências diferentes, com suporte a voz, dados e roaming automático dentro da arquitetura documentada. A RD986S não é um terminal PoC. O enlace IP integra repetidoras em uma rede DMR e depende de endereçamento, conectividade, latência e configuração coerentes.

O recurso RDAC permite controle e diagnóstico remoto por IP e acesso local por USB. Em manutenção, essa capacidade pode apoiar a leitura de alarmes e o acompanhamento do equipamento. Ela não substitui medições de alimentação, transmissão, recepção, antena e conectividade.

Transição analógica e digital

A página oficial informa interconexão entre operação analógica e digital e comutação automática de canal. Esse recurso ajuda a planejar migração gradual, desde que canais, grupos, sinalização e terminais sejam tratados no projeto. A RD986S não transforma automaticamente qualquer rádio analógico em participante de uma rede DMR.

A saída de áudio de slot duplo disponibiliza os dois slots de voz pelos pinos de acessórios traseiros. O uso dessa interface deve seguir a pinagem e a arquitetura publicadas. XPT, criptografia, IP54, número Anatel, fonte integrada e backup de bateria não estão confirmados nas referências específicas usadas para esta seleção.

Interface e características físicas

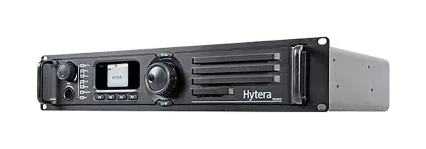

A ficha da RD986S publica LCD de 50,8 mm de diagonal, correspondentes às 2 polegadas publicadas pelo fabricante, resolução de 220 por 176, 262 mil cores e quatro linhas. O áudio nominal local é de 0,5 W. As dimensões são 483 por 88 por 366 mm e a massa é de 8,5 kg. Essas medidas precisam entrar no desenho de rack, ventilação, passagem de cabos e acesso de manutenção.

A tela e os comandos frontais ajudam na verificação local, mas a aceitação técnica precisa ir além da interface. Devem ser conferidos alimentação, variante de RF, potência programada, transmissão, recepção, áudio, conectividade IP, temperatura e cópia da configuração final.

Informações necessárias antes de cotar

Para selecionar uma RD986S, informe faixa desejada, potência, locais a atender, tipo de antena, caminho de cabos, alimentação, conectividade IP, quantidade de canais e topologia da rede. A distância entre pontos, o relevo e as estruturas precisam ser medidos. A página não oferece uma promessa de cobertura.

Fonte, duplexador, cabos, conectores, antena e proteção dependem da variante e do projeto. Os componentes são selecionados por referência exata e compatibilidade com a variante da repetidora.
